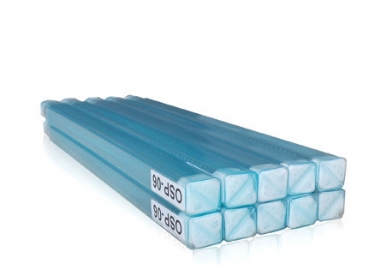

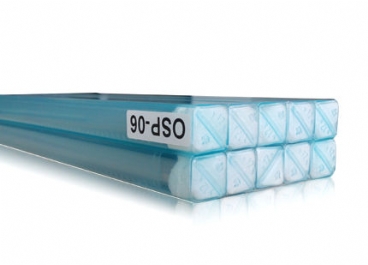

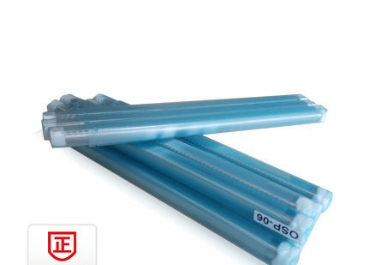

OSP线棒涂布器图片
  • OSP线棒涂布器图片1
  • OSP线棒涂布器图片2
  • OSP线棒涂布器图片3

OSP线棒涂布器

OSP线棒涂布器,解决您的绕丝式涂布棒断线担忧

【OSP线棒涂布器】详情 Details

目前在国内使用比较广泛的进口线棒涂布器有日本的OSP线棒涂布器、美国RDS线棒涂布器以及英国RK线棒涂布器。前者采用机械雕刻而成,后两者则是采用绕丝式。在实际使用过程中,两者可以说各有千秋。而相对而言,OSP线棒涂布器的优势在于不会断线,切更容易清洗。

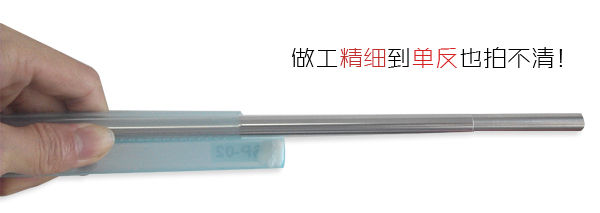

OSP涂布棒展示

OSP线棒涂布器2号棒技术参数

型号: OSP-2号短涂膜器
湿膜厚度: 2µm
总长度: 250mm
涂布宽度: 25cm
直径: 10mm
抓握部分:两端各5CM

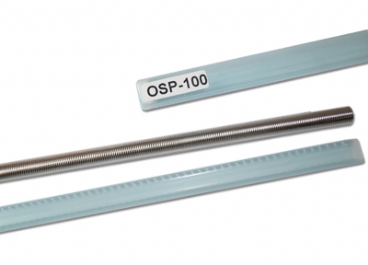

OSP线棒涂布器

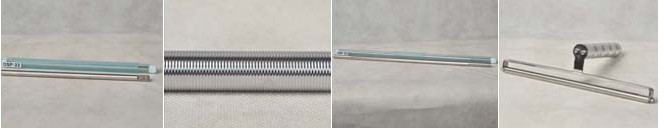

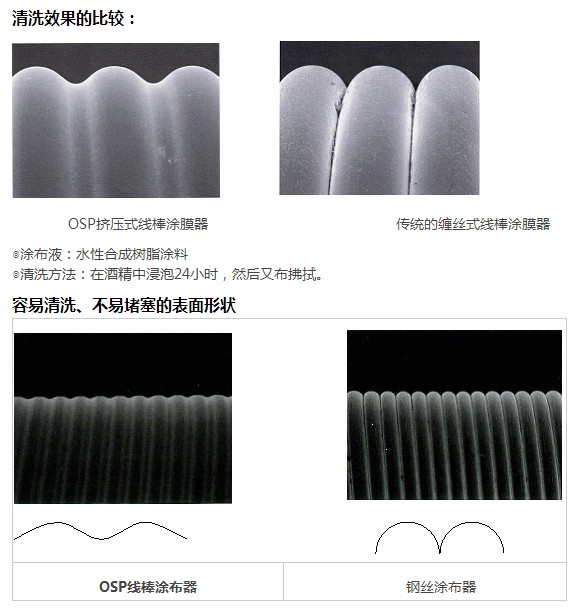

OSP线棒与传统线棒对比

传统的线棒涂膜器都是在钢棒表面缠绕细钢丝来进行涂布的,其表面的细钢丝容易松脱破断,而且不易清洗,也不能进行超薄膜的涂布。

涂膜器传统线棒不足:

★钢丝容易松脱破断
★不易清洗
★无法进行超薄膜涂布



有没有可以代替钢丝刮棒的产品呢?

几经改良,OSP终于成功开发出D-BAR。2001年正式推入市场。

OSP线棒优点:

为了解决以上问题,OSP公司开发研制了一种全新的挤压式线棒涂布器。OSP线棒涂布器是使用精密模具,利用冷挤压加工技术在钢棒表面加工出凹凸的波状曲线,起到了和传统线棒涂布器相同的涂布效果。但是,由于其表面没有缠绕细钢丝,因此决无钢丝松脱破断之忧。而且,其表面的曲线润滑流畅,非常便于清洗。最为难能可贵的是,OSP线棒涂布器突破了传统线棒涂布器的极限,可以涂布厚度仅为2μm的湿膜,一举解决了超薄膜涂布的难题。
OSP线棒涂膜器
★没有钢丝松脱破断之忧
★十分便于清洗
★可以进行超薄膜涂布

不会松脱,不会断线
利用金属的塑性变形原理在钢棒表面滚压出各种山型。



OSP线棒涂布器的优势




OSP线棒涂布器具有钢丝刮棒不敢想象的性能

可以解决涂布加工中的各种问题

左右螺旋方向的组合
防止气泡的混入,减少气泡混入造成的基材损耗。

方眼纹
主要使用在压光辊

可以解决涂布加工中的各种问题




 OSP线棒涂布器型号

产品编号最大湿膜厚度
OSP-000μm
OSP-1.51.5μm
OSP-022μm
OSP-033μm
OSP-044μm
OSP-055μm
OSP-066μm
OSP-077μm
OSP-088μm
OSP-099μm
OSP-1010μm
OSP-1212μm
OSP-1313μm
OSP-1515μm
OSP-1717μm
OSP-1818μm
OSP-2222μm
OSP-2525μm
OSP-3030μm
OSP-3535μm
OSP-4040μm
OSP-4242μm
OSP-4747μm
OSP-5050μm
OSP-5252μm
OSP-6060μm
OSP-8080μm
OSP-100100μm
OSP-120120μm
OSP-150150μm

OSP线棒选型对照表

线棒线径(mm)OSP型号齿形 P=mm H=μm容积量 mm²
0.02538OSP-1.5P0.08H4S0.002723
0.02540OSP-02P0.08H5S0.002725
0.05080OSP-03P0.1H9S0.005451
0.05082OSP-04P0.1H10S0.005461
0.07620OSP-05P0.1H12S0.008176
0.07626OSP-06P0.1H15S0.008183
0.07631OSP-07P0.1H17S0.008187
0.10160OSP-08P0.1H18S0.010902
0.10164OSP-09P0.1H20S0.010908
0.12700OSP-10P0.2H21S0.013627
0.12706OSP-12P0.2H24S0.013634
0.15240OSP-13P0.2H28S0.016353
0.15255OSP-15P0.2H34S0.016365
0.17780OSP-17P0.2H42S0.019078
0.20320OSP-18P0.25H35S0.021804
0.22860OSP-22P0.363H49S0.024529
0.25400OSP-25P0.25H50S0.027254
0.30480OSP-30P0.363H63S0.032705
0.35560OSP-35P0.4H75S0.038158
0.35574OSP-40P0.35H82S0.038172
0.40640OSP-42P0.4H84S0.043607
0.45720OSP-47P0.5H95S0.049058
0.48260OSP-50P0.45H97S0.051783
0.50800OSP-52P0.5H113S0.054509
0.76200OSP-80P0.8H167S0.081763
0.93980OSP-100P1.0H198S0.100841
1.16840OSP-120P1.2H252S0.12537
1.39700OSP-150P1.5H300S0.149899


【 注意】osp线棒涂布器棒号对应的图片为实际型号图片拍摄,可能存在色差问题,请以实物为准。
