油墨粘性仪图片
  • 油墨粘性仪图片1

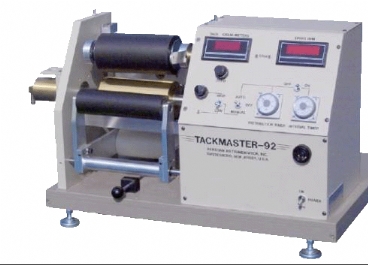

油墨粘性仪

Tackmaster-92油墨粘性仪..本仪器测试准确、售后服务完善。既可以在实验室使用也可以在生产现场运用。

  • 型 号Tackmaster-92
  • 品 牌Kershaw
  • 产 地美国
  • 外形尺寸
  • 适用行业
  • 产品特点

    多年以来,Kershow 公司一直致力于实验室测试仪器的创新和发展。本公司雄厚的设计能力保证可以为图像艺术领域提供各类产品和服务。

    我们最新推出的产品是用于粘性测试的仪器――Tackmaster-92油墨粘性仪..本仪器测试准确、售后服务完善。既可以在实验室使用也可以在生产现场运用。



【油墨粘性仪】详情 Details


粘性仪

  Tackmaster-92油墨粘性仪简介

  多年以来,Kershow 公司一直致力于实验室测试仪器的创新和发展。本公司雄厚的设计能力保证可以为图像艺术领域提供各类产品和服务。

  我们最新推出的产品是用于粘性测试的仪器――Tackmaster-92油墨粘性仪..本仪器测试准确、售后服务完善。既可以在实验室使用也可以在生产现场运用。

  Tackmaster-92油墨粘性仪设计参数

  Tachmaster-92.粘性仪的设计合理,他的许多零件为标准制件,所以维修和保养费用较低。以下是对其主要部件的介绍:

  2.1 温度控制系统

  Tackmaster-92油墨粘性仪的温度控制为6升水循环加热系统。该独立装置通过两个软管和仪器连接。通过连接或断开软管连接,我们可以很方便地控制温度。

  循环水通过机械密封装置连接到旋转筒辊中。这种设计可以方便操作,延长使用寿命。

  2.2 上压辊

  上压辊由两根高精度的“弯曲梁”支撑。Tackmaster-92油墨粘性仪不使用任何可移动的配件。且我们设置了安全限位装置用来限制上压辊的移动范围。移动整个仪器时,可以使用固定锁防止滑动。

  2.3 振动辊

  振动辊使用了一个“箱形支架”以保证他的刚性。整个结构在线性的球轴承上侧向振动。振动是通过不会滑动的固定连接来完成。振动辊的压力由预先安装并可调节的砝码提供。振动辊的调节通过安装在仪器前方的旋转螺栓来完成。

  2.4 Tackmaster-92油墨粘性仪清洁

  在铜辊下部安装有清洁条,可以帮助操作者使用后的清洁工作。此外,在上压辊和铜辊的背面、铜辊和振动辊的下面都安装有可拆卸的挡板。

  2.5 调速装置的驱动

  本仪器的驱动为3/4 马力的变速马达 。铜辊的速度调节范围是0-2000rpm, 仪器面板上可显示出即时速度。 铜辊的速度调节是使用直接连接马达的调速带,而不是齿轮或其他变速单元。具体操作见3.3。

  操作控制(图见操作面板)

  3.1 粘性指示

  测试时,粘性可以在面板上数字显示屏上连续地读出。使用Tackmaster-92油墨粘性仪前,将位于数字显示屏下方的调零按钮调节至零位。“SPAN”按钮用于校准。

  在仪器邻近控制面板的部位有数据输出端口,当其与输出数据记录装置连接后,可输出数据。同时,他也可以直接和数字显示屏相连。

  3.2 速度显示

  控制面板上可直接显示铜辊的速度(单元 rpm)。“SPAN”按钮用于校准。

  速度控制

  Tackmaster-92油墨粘性仪可以提供两档可调节的速度控制。低速用于分配墨水,清洁辊筒、空转仪器。高速用于测试,测试时速度需调节至规定的要求。

  3.3.1 Tackmaster-92油墨粘性仪手动

  将“手动/自动”开关调节至手动位置,操作者即可以方便地调节“高/低”开关以得到高速或低速运转。

  3.3.2 自动速度控制

  当“手动/自动”开关位于自动位置时,机器即开始低速的分配墨水,与此同时,时间定时器开始工作循环。预定时间到了后,Tackmaster-92油墨粘性仪跳入高速状态, 开始测试工作。结束时,操作者只要将“手动/自动”开关调节至关机位置即可。

  注意:墨水分配定时器需经长时间的调节以得到合适的墨水分配时间。因此,操作者必须将此作为测试要求的一部分记录下来。

  3.4 时间定时器

  时间定时器会安预先设定好的间隔时间向操作者发出提示声响。他可以帮助操作者按规定的时间观察粘性。Tackmaster-92油墨粘性仪定时器带有两个可调的转盘。橙色的那只调节“声音开”;黄色的那只调节“声音关”或规定的间隔时间。如果不需要的话,可以用“关闭”开关关闭。

  时间定时器只能在自动操作的状态下工作。并可以以下任一一种模式工作:

  3.4.1 模式一

  在此工作模式下,当操作者将“自动/手动”开关调节至“自动”位置时,立即开始启动。如在墨水的分配阶段。

  3.4.2 模式二

  在此工作模式下,时间定时器在墨水分配完成后,开始工作。

  3.4.3 模式选择

  打开仪器顶部狭长的顶板,里面有一股缠绕在一起的绿/橙两色电线团,并且有接线连接器。连上接线器为模式一,断开则为模式二。

  注意:

  我们提供额外的电路用于和电脑连接。时间定时器就可以传输数据,形成自动的数据采集的系统。

  3.5 Tackmaster-92油墨粘性仪操作

  3.5.1 测试前准备

  将“手动/自动”开关调到手动状态,“高/低”开关调到高位置。高速控制调节到规定要求的操作速度;

  当速度和温度稳定且橡胶辊和铜辊相接触后,将粘性指示调节至零位。随后,将“手动/自动”开关调到“关”位置。

  现在可以将时间分配定时器调节至规定的时间,间隔定时器调节至规定的时间间隔。这时,机器已处于准备运行状态。

  3.5.2 Tackmaster-92油墨粘性仪测试

  将墨水装入测试试管中(试管随机附有)。小心除去所有的气泡以保证可以得到规定要求体积的墨水。均匀地将墨水涂布在分配辊上。

  现在,将“手动/自动”开关调节至“自动”位置。仪器将以低速运转至时间分配定时器规定的时间。时间到了后,机器直接跳至正常的操作速度。此时间隔时间定时器将自动发出响声,提醒操作者开始读数。测试结束时,操作者只需要将“手动/自动”开关调节至“关”的位置。

  4.0 Tackmaster-92油墨粘性仪校准

  4.1 速度校准

  当使用Tackmaster-92油墨粘性仪手动模式时,将速度档大致置于其中间的位置。使用滤波粘性计,测试铜辊的速度。下一步,使用提供的校准工具,调节电位计的速度。

  4.2 粘性校准-使用校准棒

  首先,将校准块置于铜辊的后方,该校准块标记为CAL。将防溅挡板挪开。

  置于手动模式,速度调节为1200rpm。小心的将粘性指示仪调节至零位。将校准棒插入校准块中。

  使用所提供的校准工具,调节粘性电位计调节至校准棒上显示的速度。

  4.3 粘性校准-使用标准粘性墨水

  置于手动模式,将速度调节至规定的标准墨水的测试速度。小心的将粘性指示仪调节至零位。下一步,将墨水分配至辊筒并分布均匀。

  使用Tackmaster-92油墨粘性仪所提供的校准工具,调节粘性电位计调节至校准棒上显示的速度。

  5.0 可选数据记录装置

  Tackmaster-92油墨粘性仪还带有数据输出端口。该端口为标准配置且安装在靠近面板的位置。它直接和数字显示屏相连且和以下的数据记录装置一起使用。

  5.1 带型记录仪

  Tackmaster-92油墨粘性仪带型记录仪通过伺服驱动笔提供连续地的粘性读数。通过调节记录仪可以将粘性刻度改变至希望的范围。同样地,通过调节记录仪的速度,可以改变时间刻度。

  5.2 数据传输

  Datalogger可以提供图形打印输出。操作者可以根据要求设定同时记录时间。

  5.3 电脑配置

  该电脑可以提供要求的软件和数据连接,用于对测试结果的数据存储和分析。操作系统为菜单形式且可提供帮助。

  注意:我们附有该系统的详细资料,备索。

  6.0 Tackmaster-92油墨粘性仪测试和评价

  测试结束后,我们必须对测试结果作一些总结和分析。我们将测试结果可以和标准机械型Inkometer得到的测试结果作一些对比,所有的测试结果都由Kershow公司提供的软件系统收集,这些结果如下:

  图1――低粘性范围内,Tackmaster/Inkometer的关联性

  图2――中粘性范围内,Tackmaster/Inkometer的关联性

  图3――高粘性范围内,Tackmaster/Inkometer的关联性

  图4――粘性仪重复性测试数据

  7.0 规格:

  Tackmaster-92油墨粘性仪:

  净重: 约135磅

  尺寸: 18×24×16 英寸

  电源: 120V 交流,最大10A

  稳定控制系统:

  净重:

  尺寸: 14×8-1/4×14-3/4 英寸

  电源: 120V 交流,最大5A

  温度偏差: ±0.05℃

  循环水容量: 6升

  控制器类型: Analog
