美能达三维扫描仪

柯尼卡美能达三维扫描仪RANGE7/RANGE5开创了非接触式三维测量的未来,提高了可靠性、操作性以及运输便携性。欢迎客户来电咨询:【400 6808 138】

询价
名 称:
型 号: RANGE5
品 牌:柯尼卡美能达
计量单位:
产品别称: 美能达三维扫描仪,武汉美能达三维扫描仪,三维扫描仪
上一产品:美能达白度计
下一产品:美能达色差计
南北潮仪器商城

美能达三维扫描仪主要应用及测量目标


△ 质量检测(确认部件是否按照参数制造)逆向工程(产品尺寸参数化)从设计、修改到造型。
△ 铸件或其他成型材料
△ 冲压件



美能达三维扫描仪优势

工业应用中,测量光泽表面和暗黑表面样品可达顶级性能
- 可以在不喷涂显影剂或暗室的条件下进行测量 -
《优点》
△ 消除了由于显影剂的厚度引起的测量误差!
△ 避免了测量前的喷涂和测量后的清洗工作!
△ 减少了由于清洗显影剂而可能造成的环境污染!
△ 在一般办公室环境下*3即可进行测量!
△ 无需准备暗室!



美能达三维扫描仪创新性

由全新一代三维扫描仪提供的革新性表现
各种不同类型的情况下都能快速并简单的得到高质量的三维数据
携带方便的主机及控制器

柯尼卡美能达RANGE7/RANGE5,是柯尼卡美能达公司在累积了超过10年的光学产品设计经验之后,全新推出的三维扫描仪系列。轻巧的将主机与控制器集成于一体,仅重6.7公斤。在操作上灵活性强,两个可更换的镜头更是提供了广阔的扫描视野。



不同对焦功能

△  通过FOV看到当前的测量区域
△  自动对焦功能(AF)是柯尼卡美能达最新推出的专利,先进的多次对焦模式可以自动的将对焦位置转移到更精确,更尖锐的部位,可通过自动对焦功能由用户调整对焦到特殊的部位。用户可以在视窗(FOV)内看到实时的测量区域。





RANGE7/RANGE5 参数规格

型号 RANGE7 RANGE5
测量方法 三角测量原理
光源 半导体激光:波长:660nm
激光等级 Class2(IEC60825-1 Amendment 2)
有效像素 131万像素(1280×1024)
测量距离 450mm~800mm
接收镜头 TELE; WIDE WIDE
测量范围
(单位:mm)
方向/距离 TELE450mm TELE800mm WIDE450mm WIDE800mm
X × Y 79×99 141×176 150×188 267×334
Z 54 97 109 194
XY方向测量间隔
(单位:mm)
0.08 0.14 0.16 0.28
精度 ±40μm ±80μm
标准差(Z,σ)² 4μm 8μm
自动对焦
自动曝光
扫描时间 约2秒 (1次扫描)
预览功能 是 (约0.4秒/扫描)
环境光条件 500lx以下
文件格式 输入/输出:柯尼卡美能达专用格式:.RGV、.RVM;输出:.STL、.ASC
输出接口 USB 2.0
电源 含AC适配器
输入电压: AC 100~240V(50/60Hz)
电流: 1.4A (当AC 100V输入时)
尺寸 295 (W)×190 (H)×200 (D)mm (不含镜头)
重量 约6.7kg
操作温湿度范围 10~40℃;相对湿度65%以下,无凝霜
储存温湿度范围 ﹣10~40℃;相对湿度85%(35℃时)以下,无凝霜

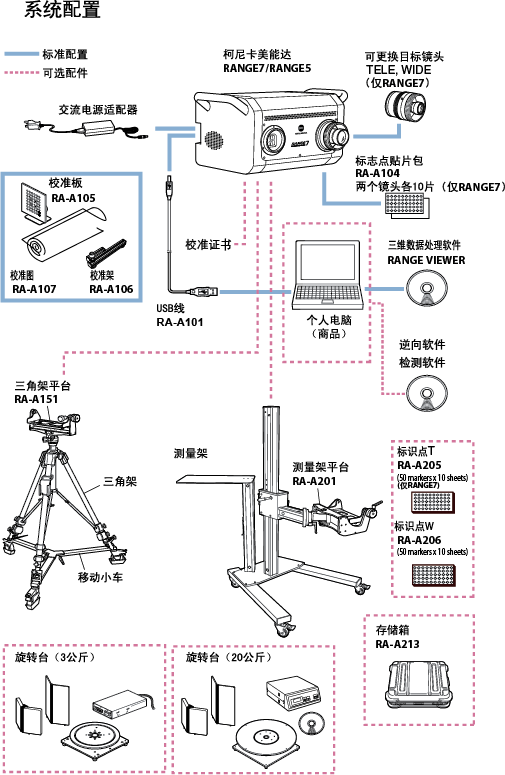

系统配置图
